Высокоточные редукторы Leroy Somer Mjd Dynabloc в Волгограде

Описание

Стремление создавать новое высокотехнологичное комплектное решение в области автоматизированного электропривода - залог развития и конкурентоспособности компании Leroy-Somer.

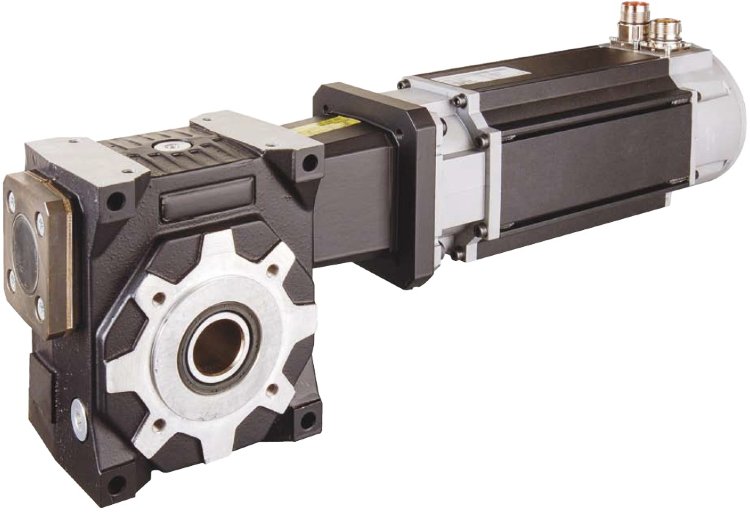

Высокоточные мотор-редукторы Dynabloc – результат совместной работы структурных подразделений группы Эмерсон (Leroy-Somer и Control Techniques), в котором объединены передовые знания и технологии в области режимов работы редуктора, синхронного электродвигателя и преобразователя частоты. С эксплуатационной точки зрения редуктор Dynabloc является не просто редуктором или мотор-редуктором - это комплектный электромеханический привод, составными частями которого являются высокоточные безлюфтовые / низколюфтовые планетарные, цилиндрические, червячные редукторы Leroy-Somer, серводвигатели Control Techniques Unimotor HD, Unimotor FM и преобразователи частоты Emerson серий Unidrive SP, Unidrive M, Digitax ST.

Применение комплектного решения позволит сделать Ваш технологический процесс максимально эффективным и надежным.

Технические характеристики серворедукторов Mjd Dynabloc

Номинальный выходной момент: 7,87 – 1920 Нм;
Максимальный выходной момент: до 4630 Нм;
Номинальная выходная скорость: 33,3– 600 об/мин;
Коэффициент редукции: 5 – 90;
Количество ступеней: 1, 2, 3;
Величина люфта: Basic 10'; Medium 5'; Expert ≤1';
КПД: 95%.

Типы применяемых редукторов в составе серворедукторов Dynabloc

червячные редукторы Mb (Multibloc), Mjd;
планетарные редукторы Pje, Pjr;
соосные цилиндрические редукторы Cb (Compabloc), Pjl, Pjn;
цилиндрические редукторы с параллельной передачей Mub (Manubloc);
цилиндро-конический редуктор Ot (Orthobloc).

В отличие от стандартных редукторов особенностью редукторов Leroy Somer, применяемых с составе серворедукторов Dynabloc, является величина люфта, минимальная величина которой достигается благодаря селективной сборке и постоянным метрологическим измерениям.
В зависимости от поставленной клиентом задачи может быть предложен следующий класс точности / величина люфта:
- Expert: < 1' (Pjn, Pjr, Mjd);
- Medium: 3 - 5' (Pjn, Mjd);
- Basic: 8 - 12' (Pjl, Mjd, Pjn, Pje);
- Standard: 10 - 30' (Cb, Ot, Mub, Mb).

Области применения комплектного сервопривода Dynabloc

Металлообрабатывающие и деревообрабатывающие станки;
Линии по раскрою материала (металл, ткань);
Автоматизированные роботы и манипуляторы;
Промышленные принтеры и печатные машины;
Трубогибы (трубогибочные станы), листогибы;
Ткацкие, прядильные и вязальные машины;
Линии расфасовки и упаковки;
Лущильные станки, прессы;
Конвейеры, транспортеры.
Пример реализованного проекта на основе комплектного решения Dynabloc:
Система автоматизированного электропривода трубогибочного стана с индукционным нагревом. 2012 год. Оренбургская область.

Параметры редукторов Mjd Dynabloc c с серводвигателем Unimotor FM 75 U2 B 30 2Нм 3000об/мин

Nn, об/мин	i	n	Тип редуктора	J,10–4 кг·м²	Tn,Нм	Tmax, Нм
33,3	90	1	Mjd 0631	0,32	90,7	184
33,3	90	2	Mjd 0751	0,8	83,7	280
50	63	1	Mjd 0551	0,26	68,3	121
50	63	2	Mjd 0631	0,47	68,2	182
50	63	3	Mjd 0751	1,3	62,1	253
66,7	45	1	Mjd 0551	0,28	51,8	122
66,7	45	2	Mjd 0631	0,5	50,6	192
100	31,5	1	Mjd 0451	0,1	39,8	85
100	31,5	2	Mjd 0551	0,34	37,4	126
150	20	1	Mjd 0451	0,1	28,5	74
150	20	2	Mjd 0551	0,31	26,5	103
200	15	1	Mjd 0351	0,044	20,5	35
200	15	2	Mjd 0451	0,14	20,2	78,2
300	10	1	Mjd 0351	0,05	15,3	34
429	7,1	1	Mjd 0351	0,056	11,1	32
600	5	1	Mjd 0351	0,074	7,87	29,2

Tn – номинальный выходной момент; Tin – максимальный входной момент; Nn – номинальная выходная скорость; i – коэффициент редукции; n – количество ступеней; J – момент инерции серворедуктора.

Параметры редукторов Mjd Dynabloc c с серводвигателем Unimotor FM 95 U2 B 30 3,9Нм 3000об/мин

Nn, об/мин	i	n	Тип редуктора	J,10–4 кг·м²	Tn,Нм	Tmax, Нм
33,3	90	1	Mjd 0901	1	208	505
33,3	90	2	Mjd 1101	1,7	195	762
50	63	1	Mjd 0751	1,3	141	275
50	63	2	Mjd 0901	1,7	153	524
66,7	45	1	Mjd 0631	0,5	115	192
66,7	45	2	Mjd 0751	1,4	110	289
66,7	45	3	Mjd 0901	1,9	110	430
100	31,5	1	Mjd 0631	0,59	81,6	194
100	31,5	2	Mjd 0751	1,6	81,2	284
150	20	1	Mjd 0551	0,31	58	109
150	20	2	Mjd 0631	0,55	57,7	180
150	20	3	Mjd 0751	1,5	56	209
200	15	1	Mjd 0451	0,14	44,2	88
200	15	2	Mjd 0551	0,38	41,6	120
200	15	3	Mjd 0631	0,69	40	156
300	10	1	Mjd 0451	0,15	31,9	88
300	10	2	Mjd 0551	0,45	30,1	112
429	7,1	1	Mjd 0451	0,22	23,3	80
429	7,1	2	Mjd 0551	0,53	22	82
600	5	1	Mjd 0351	0,074	16,7	31
600	5	2	Mjd 0451	0,29	16,9	60,5

Nn, об/мин	i	n	Тип редуктора	J,10–4 кг·м²	Tn,Нм	Tmax, Нм
33,3	90	1	Mjd 0901	1	306	505
33,3	90	2	Mjd 1101	1,7	296	847
33,3	90	3	Mjd 1251	19	258	1122
50	63	1	Mjd 0901	1,7	225	524
50	63	2	Mjd 1101	3	217	840
66,7	45	1	Mjd 0751	1,4	163	289
66,7	45	2	Mjd 0901	1,9	167	512
66,7	45	3	Mjd 1101	3,3	162	677
100	31,5	1	Mjd 0631	0,59	120	194
100	31,5	2	Mjd 0751	1,6	121	284
100	31,5	3	Mjd 0901	2,6	116	467
150	20	1	Mjd 0631	0,55	84,8	180
150	20	2	Mjd 0751	1,5	83,1	256
200	15	1	Mjd 0551	0,38	61,8	120
200	15	2	Mjd 0631	0,69	60,7	178
200	15	3	Mjd 0751	1,9	57,4	240
300	10	1	Mjd 0451	0,15	46,5	88
300	10	2	Mjd 0551	0,45	44,7	112
300	10	3	Mjd 0631	0,8	44,3	179
429	7,1	1	Mjd 0451	0,22	34	80
429	7,1	2	Mjd 0551	0,53	32,7	110
429	7,1	3	Mjd 0631	0,9	31,7	128
600	5	1	Mjd 0451	0,29	24,7	70
600	5	2	Mjd 0551	0,75	22,1	24

Характеристики

Nn, об/мин	i	n	Тип редуктора	J,10–4 кг·м²	Tn,Нм	Tmax, Нм
33,3	90	1	Mjd 1601	38	665	2081
50	63	1	Mjd 1101	3	545	840
50	63	2	Mjd 1251	20	523	1345
50	63	3	Mjd 1601	40	500	2079
66,7	45	1	Mjd 1101	3,3	418	839
66,7	45	2	Mjd 1251	21	419	1571
100	31,5	1	Mjd 0901	2,6	290	572
100	31,5	2	Mjd 1101	3,5	299	811
100	31,5	3	Mjd 1251	23,15	291	1146
150	20	1	Mjd 0901	2,5	202	544
150	20	2	Mjd 1101	4,6	204	788
200	15	1	Mjd 0751	1,9	148	260
200	15	2	Mjd 0901	3,2	145	461
200	15	3	Mjd 1101	6,3	140	579
300	10	1	Mjd 0631	0,8	111	194
300	10	2	Mjd 0751	2,2	109	258
300	10	3	Mjd 0901	3,8	106	423
429	7,1	1	Mjd 0631	0,9	79,6	174
429	7,1	2	Mjd 0751	2,5	78,2	270
600	5	1	Mjd 0551	0,75	58,7	116
600
