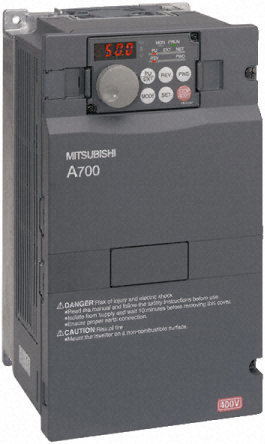

Приводы переменного тока Mitsubishi Electric FR-A700 FR-A740 в Волгограде

Описание

Мощная и высокодинамичная линейка частотных преобразователей Mitsubishi Electric серии FR-A700 (FR-A740) с расширенными функциональными возможностями, надежное решение на долгосрочный период эксплуатации. Имеет 4-е режима работы в условиях различного уровня перегрузки для выбора оптимальной модели под конкретные производственные операции. Для настройки не потребуются никакие дополнительные измерительные устройства, технология векторного управления позволяет точно и быстро считывать показатели двигателя, можно использовать для задач позиционирования.

Современная функция автонастройки позволяет менее чем за минуту получить данные о используемом моторе. Широкие коммуникационные возможности, USB-интерфейс, подключение к промышленным сетям. Имеет интегрированную систему самодиагностики для обеспечения безоткказной работы. Для удобства настройки привод оснащен операционным пультом с 7-значным светодиодным экраном.

Технические характеристики электроприводов FR-A700

Номинальный выходной ток: 2,3…1212 А (при перегрузочной способности 120 % в течение 3 с, 110 % в течение 1 мин.);
Номинальное питание: ~ 3ф. 325…528 В;
Методы управления – по характеристике U/f, расширенное управление вектором потока, бессенсорное векторное или векторное (при наличии опционального блока FR-A7AP);
Диапазон выходных частот – 0,2…400 Гц;
Точность частоты: аналог. вход ±0,2 % от макс. частоты, цифровой вход ±0,1 % от макс. частоты;
Пульт управления FR-DU07 – 4-разрядный 7-сегментный дисплей, индикаторные светодиоды, ручка цифрового набора заданной частоты и параметров;
2 интерфейса связи RS485 - для параметризации привода с помощью ПК, управления от ПЛК по протоколам Mitsubishi или Modbus и подключения пультов управления;
Коммуникация через интерфейс USB (FR-Configurator);
Ручное повышение момента вращения;
Ограничение крутящего момента 0…400 %;
Ограничение тока: порог срабатывания 0…220 %, свободно регулируется, в т. ч. через аналоговый вход;
Торможение постоянным током: рабочая частота 0…120 Гц, регулируемые время работы (0…10 с) и величины тормозного напряжения (0…30%);
Защитные функции: превышение тока, перенапряжение, термозащита преобразователя и двигателя, неисправность тормозного транзистора, устройства ограничения пускового тока, аналогового входа, ошибка центрального процессора;
Импульсный вход 100 кГц;
Встроенные тормозной транзистор и тормозной резистор (до класса мощности 00620).

Конфигурация входов/выходов электроприводов FR-A700

3 аналоговых программируемых входа (1 вход: 0…5(10) В или 4…20 мА, 2 вход: 0…±10(5) В; 3 вход: 4…20 мА или 0…5(10) В);
2 аналоговых программируемых выхода (1 выход – токовый 0…20 мА; 2 выход – потенциальный 0...10 В);
12 цифровых программируемых входов, 24 В пост. тока, 4...6 мА; клемму AU можно использовать в качестве входной клеммы термистора PTC;
5 цифровых программируемых выходов с открытым коллектором;
2 программируемых выхода реле: ~230 В пер. тока / 0,3 А или 30 В пост. тока / 0,3 А;

Опциональные модули электроприводов FR-A700

FR-A7AX – 16 битовый цифровой вход;
FR-A7AY – аналоговый / цифровой выход;
FR-A7AR – релейный выход;
FR-A7NCA – связь по сети CANopen;
FR-A7ND – по сети DeviceNet;
FR-A7NL – по сети LonWorks;
Помехоподавляющий фильтр;
Тормозной блок FR-BU (для класса мощности 01800 и ниже), MT-BU5 (02160 и выше);
Центральный блок питания и рекуперации FR-CV (01800 и ниже), MT-RC (02160 и выше);
Комбинированный блок рекуперации и сетевого фильтра FR-HC (01800 и ниже), MT-HC (02160 и выше);
Тормозной резистор FR-ABR;
Сетевой дроссель FR-BAL-B;
Дроссель постоянного тока FR-HEL;
Кабель FR-A5CBL подключения пультов управления к интерфейсу PU.

Номинальные характеристики типоразмеров электроприводов FR-A700

Тип	Супер легкий режим	Легкий режим	Нормальный режим	Тяжелый режим
Ток, А	Мощ-ть, кВт	Ток, А	Мощ-ть, кВт	Ток, А	Мощ-ть, кВт	Ток, А	Мощ-ть, кВт
FR-A740-00023-EC	2,3	0,75	2,1	0,75	1,5	0,4	0,8	0,25
FR-A740-00038-EC	3,8	1,5	3,5	1,5	2,5	0,75	1,5	0,4
FR-A740-00052-EC	5,2	2,2	4,8	2,2	4	1,5	2,5	0,75
FR-A740-00083-EC	8,3	3,7	7,6	3,7	6	2,2	4	1,5
FR-A740-00126-EC	12,6	5,5	11,5	5,5	9	3,7	6	2,2
FR-A740-00170-EC	17	7,5	16	7,5	12	5,5	9	3,7
FR-A740-00250-EC	25	11	23	11	17	7,5	12	5,5
FR-A740-00310-EC	31	15	29	15	23	11	17	7,5
FR-A740-00380-EC	38	18,5	35	18,5	31	15	23	11
FR-A740-00470-EC	47	22	43	22	38	18,5	31	15
FR-A740-00620-EC	62	30	57	30	44	22	38	18,5
FR-A740-00770-EC	77	37	70	37	57	30	44	22
FR-A740-00930-EC	93	45	85	45	71	37	57	30
FR-A740-01160-EC	116	55	106	55	86	45	71	37
FR-A740-01800-EC	180	90	144	75	110	55	86	45
FR-A740-02160-EC	216	110	180	90	144	75	110	55
FR-A740-02600-EC	260	132	216	110	180	90	144	75
FR-A740-03250-EC	325	160	260	132	216	110	180	90
FR-A740-03610-EC	361	185	325	160	260	132	216	110
FR-A740-04320-EC	432	220	361	185	325	160	260	132
FR-A740-04810-EC	481	150	432	220	361	185	325	160
FR-A740-05470-EC	547	280	481	250	432	220	361	185
FR-A740-06100-EC	610	315	547	280	481	250	432	220
FR-A740-06830-EC	683	355	610	315	547	280	481	250
FR-A740-07700-EC	770	400	683	355	610	315	547	280
FR-A740-08660-EC	866	450	770	400	683	355	610	315
FR-A740-09620-EC	962	500	866	450	770	400	683	355
FR-A740-10940-EC	1094	560	962	500	866	450	770	400
FR-A740-12120-EC	1212	630	1094	560	962	500	866	450

Купить преобразователи частоты (электроприводы) Mitsubishi Electric серии FR-A800, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
