Описание

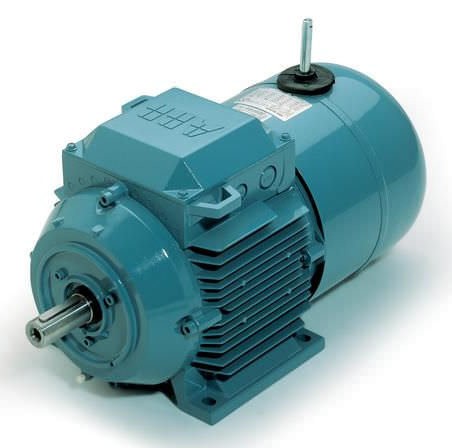

Компания ABB разработал на базе своих стандартных моторов линейку электродвигателей со встроенным дисковым тормозом. Серии представлены двумя типами питания тормозной системы: от постоянного тока (DC) или трехфазного переменного тока (AC) от выпрямителя. Конструкция характеризуется высокими показателями износостойкости и долгим сроком эксплуатации.
Закрытая архитектура корпуса с высокой степенью защиты от проникновения пыли и влаги, материал рамы - алюминий (литье), два типа исполнения дизайна, крепление на ножках и фланцах (большие и малые), самоохлаждение. Широкий выбор моделей в пределах мощностей до 11 кВт.
Технические характеристики асинхронных электродвигателей со встроенным тормозом ABB M3VRF/S и M3ARF/S:
- Номинальная мощность: 0,12 - 11 кВт;
- Диапазон рабочих скоростей: 750 / 1000 / 1500 / 3000 об/мин, двухскоростные и мультискоростные;
- Диапазон рабочих напряжений: 220 - 690 В;
- Габаритная высота: 63 – 132 мм;
- Монтажное исполнение: IM 1001, IM 3001, IM 3011, IM 3601;
- Степень защиты корпуса: IP55 (механика тормоза IP23 S, по запросу IP55);
- Степень защиты: IC 411;
- Класс изоляции: F / B.
Габаритные типоразмеры асинхронных электродвигателей ABB серий M3VRF/S, M3ARF/S
DC, стандарт: M3VRF 71 A, M3VRF 71 B, M3VRF 80 A, M3AR 90S 2, M3AR 90L 2, M3AR 100L 2, M3AR 112M 2, M3AR 132SA 2, M3AR 132SB 2;
DC, повышенная мощность: M3VRF 71 BC, M3AR 90LF 2, M3AR 100LF 2, M3AR 112MF 2, M3AR 132SF 2, M3AR 13 2SG 2.
AC, стандарт: M3VRS 71 B, M3VRS 80 A, M3VRS 80 B, M3VRS 80 B, M3AR 90S 2, M3AR 90L 2, M3AR 100L 2, M3AR 112M 2, M3AR 132SA 2, M3AR 132SB 2;
AC, повышенная мощность: M3AR 90LF 2, M3AR 100LF 2, M3AR 112MF 2, M3AR 132SF 2 , M3AR 132SG 2.
Исполнение 1500 об/мин (4-полюсное):
DC, стандарт: M3VRF 63 B, M3VRF 71 A, M3VRF 71 B, M3VRF 71 B, M3VRF 71 B, M3VRF 80 A, M3VRF 80 A, M3VRF 80 B, M3VRF 80 B, M3VRF 80 B, M3VRF 80 B, M3AR 90S 4, M3AR 90L 4, M3AR 100LA 4, M3AR 100LB 4, M3AR 112M 4, M3AR 132S 4, M3AR 132M 4;
DC, повышенная мощность: M3VRF 71 C, M3AR 90LE 4, M3AR 90LF 4, M3AR 100LG 4, M3AR 112MF 4, M3AR 132MF 4, M3AR 132MG 4.
AC, стандарт: M3VRS 63 A, M3VRS 63 A, M3VRS 63 B, M3VRS 63 B, M3VRS 71 A, M3VRS 71 A, M3VRS 71 B, M3VRS 71 B, M3VRS 71 B, M3VRS 80 A, M3VRS 80 A, M3VRS 80 A, M3VRS 80 B, M3VRS 80 B, M3VRS 80 B, M3VRS 80 B, M3AR 90S 4, M3AR 90L 4, M3AR 100LA 4, M3AR 100LB 4, M3AR 112M 4, M3AR 132S 4, M3AR 132M 4;
AC, повышенная мощность: M3VRS 63 BB, M3VRS 71 C, M3VRS 80 C, M3AR 90LE 4, M3AR 90LF 4, M3AR 100LG 4, M3AR 112MF 4, M3AR 132MF 4, M3AR 132MG 4.
Исполнение 1000 об/мин (6-полюсное):
DC, стандарт: M3VRF 71 B, M3VRF 80 A, M3VRF 80 B, M3AR 90S 6, M3AR 90L 6, M3AR 100L 6 , M3AR 112M 6 , M3AR 132S 6 , M3AR 132MA 6, M3AR 132MB 6;
DC, повышенная мощность: M3AR 90LF 6, M3AR 100LG 6, M3AR 112MF 6, M3AR 132MG 6.
AC, стандарт: M3VRS 71 B, M3VRS 71 B, M3VRS 80 A, M3VRS 80 B, M3VRS 80 B, M3AR 90S 6, M3AR 90L 6, M3AR 100L 6, M3AR 112M 6, M3AR 132S 6, M3AR 132MA 6, M3AR 132MB 6;
AC, повышенная мощность: M3AR 90LF 6, M3AR 100LG 6, M3AR 112MF 6, M3AR 132MG 6.
Исполнение 750 об/мин (8-полюсное):
DC, стандарт: M3AR 90S 8, M3AR 90L 8, M3AR 90LF 8, M3AR 100LA 8, M3AR 100LB 8, M3AR 100LG 8, M3AR 112M 8, M3AR 132S 8, M3AR 132M 8;
AC, стандарт: M3VRS 80 B, M3AR 90S 8, M3AR 90L 8, M3AR 90LF 8, M3AR 100LA 8, M3AR 100LB 8, M3AR 100LG 8, M3AR 112M 8, M3AR 132S 8, M3AR 132M 8.
Исполнение 3000/1500 об/мин (2/4-полюсное):
DC, раздельные обмотки: M3ARF 90 S, M3ARF 90 L, M3ARF 100 L, M3ARF 112 M, M3ARF 132 SB, M3ARF 132 M
DC, с подключением Даландера: M3ARF 90 S, M3ARF 90 L, M3ARF 100 LA, M3ARF 100 LB, M3ARF 112 M, M3ARF 132 SB, M3ARF 132 SA, M3ARF 132 M, M3ARF 132 SC, M3ARF 132 MD
AC, раздельные обмотки: M3ARS 90 S, M3ARS 90 L, M3ARS 100 L, M3ARS 112 M, M3ARS 132 SB, M3ARS 132 M
AC, с подключением Даландера: M3ARS 90 S, M3ARS 90 L, M3ARS 100 LA, M3ARS 100 LB, M3ARS 112 M, M3ARS 132 SA, M3ARS 132 SB, M3ARS 132 SC, M3ARS 132 M, M3ARS 132 MD
Исполнение 1500/1000 об/мин (4/6-полюсное):
DC, раздельные обмотки: M3ARF 90 S, M3ARF 90 L, M3ARF 100 LA, M3ARF 100 LB, M3ARF 112 M, M3ARF 132 S, M3ARF 132 M, M3ARF 132 MD
AC, раздельные обмотки: M3ARS 90 S, M3ARS 90 L, M3ARS 100 LA, M3ARS 100 LB, M3ARS 112 M, M3ARS 132 S, M3ARS 132 M, M3ARS 132 MD
Исполнение 3000/750 об/мин (2/8-полюсное):
DC, раздельные обмотки: M3ARF 90 LA, M3ARF 90 LB, M3ARF 100 LB, M3ARF 112 MC, M3ARF 132 SA, M3ARF 132 MC
AC, раздельные обмотки: M3ARS 90 LA, M3ARS 90 LB, M3ARS 100 LB, M3ARS 112 MC, M3ARS 132 SA, M3ARS 132 MC
Исполнение 1500/750 об/мин (4/8-полюсное):
DC, раздельные обмотки: M3ARF 90 S, M3ARF 90 L, M3ARF 100 LA, M3ARF 100 LB, M3ARF 112 M, M3ARF 132 S, M3ARF 132 M
DC, с подключением Даландера: M3ARF 90 S , M3ARF 90 L, M3ARF 100 LA , M3ARF 100 LB , M3ARF 112 M, M3ARF 132 S, M3ARF 132 M
AC, раздельные обмотки: M3ARS 90 S, M3ARS 90 L, M3ARS 100 LA, M3ARS 100 LB, M3ARS 112 M, M3ARS 132 S, M3ARS 132 M
AC, с подключением Даландера: M3ARS 90 S , M3ARS 90 L, M3ARS 100 LA , M3ARS 100 LB , M3ARS 112 M, M3ARS 132 S, M3ARS 132 M
